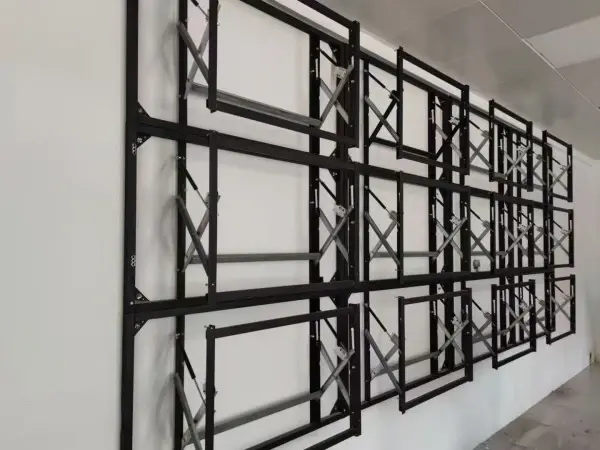

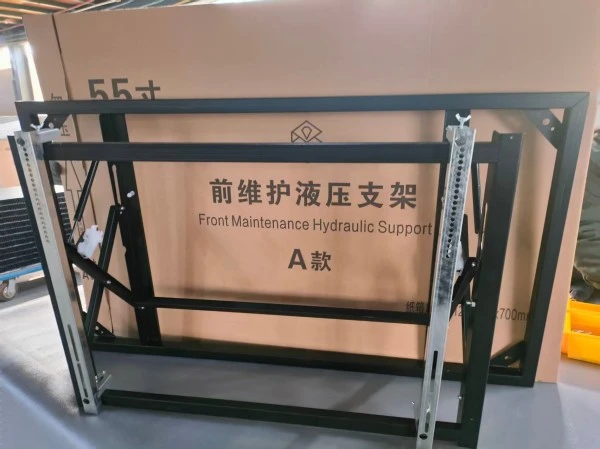

49-дюймовий кронштейн для відеостіни

Ця модульна система кріплення розроблена виключно для 49-дюймових РК-панелей відеостіни, що підтримує кілька екранів для створення великих екранних стін. Порівняно з 46-дюймовою версією, 49-дюймові панелі важать більше (20–30 кг кожна) і мають тонші рамки, що висуває вищі вимоги до вантажопідйомності кронштейна та точності налаштування. Сконструйований із потовщеними профілями та широким діапазоном механізмів тонкого налаштування, кронштейн гарантує тривалу рівність і стабільність для великих відеостін. Він ідеально підходить для високоякісних конференц-залів, виставкових залів брендів, інформаційних екранів метро, ​​задніх стін для великих заходів та інших сценаріїв.

Специфікації матеріалів і конструкції

Чому підрядники обирають цей спеціальний 49-дюймовий кронштейн?

Переваги продукту

1. Точне регулювання зазору для ультравузьких 49-дюймових панелей

49-дюймові панелі зазвичай мають тонші рамки, ніж 46-дюймові, і більш чутливі до помилок зварювання. Оснащений широким діапазоном багатовимірного тонкого налаштування (вертикальне, горизонтальне, переднє назад і регулювання нахилу), кронштейн стабілізує зазори на рівні 0,5–1,2 мм для безперебійних візуальних ефектів без розколів.

2. Висока вантажопідйомність проти тривалого осідання

Окремі панелі важать до 30 кг, а звичайні кронштейни за півроку використання мають властивість нахилятися зверху вперед або провисати внизу. Завдяки багатоточковій структурі розподіленого навантаження та нижній опорі, цей кронштейн забезпечує безпечну вантажопідйомність ≥80 кг. Він пройшов сейсмічні та вібраційні випробування та зберігає стабільну структуру під час безперервної роботи 7×24 години.

3. Гнучке розташування з горизонтальним і вертикальним змішаним встановленням

Підтримує довільні комбінації рядків і стовпців (2×2, 3×3, 3×4, 1×5 тощо) і змішані горизонтальні/вертикальні макети матриць. Підлогова версія не вимагає свердління стін, підходить для мармурових стін, скляних перегородок і тимчасових установок.

4. Незалежне технічне обслуговування та швидке зняття однієї панелі

Незалежна затискна конструкція фіксує кожну 49-дюймову панель окремо. Несправна заміна панелі та обслуговування задньої проводки не вимагають демонтажу сусідніх екранів; робота однієї людини скорочує час обслуговування на 70%.

5. Прихована проводка для акуратного та сумісного компонування

Незалежні кабельні жолоби зарезервовані з боків і ззаду кронштейна для розділення кабелів живлення (сильний струм) і кабелів HDMI/Ethernet (слабкий струм), щоб уникнути перешкод сигналу та відповідати стандартам пожежної безпеки та перевірки безпеки.

6. Подвійні режими монтажу для різних типів стін

•Настінне кріплення: для бетонних і масивних цегляних стін, стандартні розширювальні болти M10 включені

• На підлозі: додаткова основа для місць, де не можна свердлити, таких як центри активності, тимчасові виставкові зали та мармурові стіни

Етапи встановлення

Потрібні двоє працівників; Монтаж 4-х панелей займає орієнтовно 2-2,5 години

1. Схема проектування

Визначте розміри кронштейнів на основі кількості панелей (наприклад, компонування 3×4) і позначте лінії позиціонування на стіні або землі.

2. Встановлення основної рами

(1) На стіні: встановіть горизонтальні балки (по одній на ряд), закріплені на стіні за допомогою розпірних болтів M10 з інтервалом ≤600 мм.

(2) На підлозі: встановіть ліву та праву колони, а також нижні поперечні скоби, закріпіть на землі за допомогою розпірних болтів M12 і зміцніть колони діагональними скобами.

3. Попередньо встановіть підвісні пластини

Прикріпіть підвісні пластини до отворів VESA на задній панелі 49-дюймових панелей, забезпечивши горизонтальне вирівнювання.

4. Монтаж панелей

Почніть з нижнього ряду, вирівняйте гачки підвісної пластини з прорізами балок, просуньте уздовж напрямних схилів і закріпіть нижні засувки.

5. Точне тонке налаштування

Відрегулюйте гвинти домкрата за допомогою шестигранного ключа, що входить у комплект, щоб досягти рівномірних зазорів і рівних поверхонь панелі.

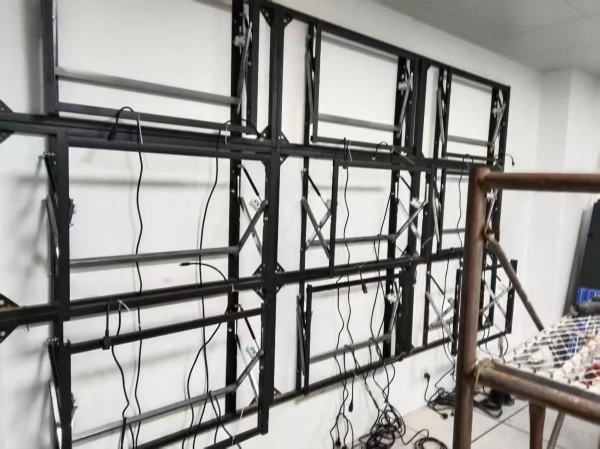

6. Проведення кабелів

Прокладіть дроти вздовж бічних кабельних жолобів із спеціальними кабельними стяжками за кожною панеллю.

7. Остаточне блокування

Затягніть контргайки всіх блоків і перевірте загальну площинність.

Сценарії застосування

Таблиця вибору продукту

FAQ

Q1: Чи можна зробити 49-дюймовий кронштейн для відеостіни для вигнутого з’єднання?

A: Стандартна модель призначена для плоского зрощування. Спеціальні вигнуті адаптери доступні для оточуючих виставкових екранів; надати параметри радіуса за запитом.

Q2: Чи можна вільно регулювати макет екрана?

A: Так. Модульна структура підтримує гнучкі комбінації з настроюваними рядками та стовпцями.

Q3: Чи вплине видалення однієї панелі на стабільність усієї відеостіни?

A: Незалежний затискний дизайн забезпечує окреме розбирання однієї панелі, не порушуючи решту конструкції.

Q4: Як довго скориговані розриви залишатимуться незмінними після тонкого налаштування?

A: За нормального використання стопорні гайки зберігають точність зазору протягом 6 місяців без повторного регулювання; огляд рекомендується кожні шість місяців.

Q5: Що є більш стабільним, настінний чи підлоговий?

В: Обидва мають однакову структурну міцність. Вибір залежить від стану стін:

• Бетонні/суцільні цегляні стіни: настінний (менша вартість)

• Кільові стінки зі скла/мармуру/легкої сталі: стоять на підлозі (без пошкодження стін)

• Тимчасові та мобільні інсталяції: підлогові (повторна збірка та демонтаж)
