Кутова зовнішня шафа

Кутова зовнішня шафа Шуші розроблена для установки на кутах зовнішніх стін, поворотах вулиць, колонах перехресть та інших місцях. Два екрани можна закріпити всередині шафи під заданими кутами (90° і 120° є звичайними) для трансляції вмісту в двох напрямках одночасно. Шафа виготовлена ​​з високоміцного алюмінієвого сплаву, покритого атмосферостійкою фарбою для зовнішнього використання, щільно прилягає до кутових контурів, не виступаючи та не займаючи зайвого простору. Фланцеві пластини для монтажу на підлозі або задні кронштейни для монтажу на стовпі є додатковими в нижній частині. Це стосується реклами на кутках комерційних кварталів, навігації на мальовничих перехрестях, інформаційних екранів громадських куточків та інших сценаріїв.

Матеріал і конструктивні особливості

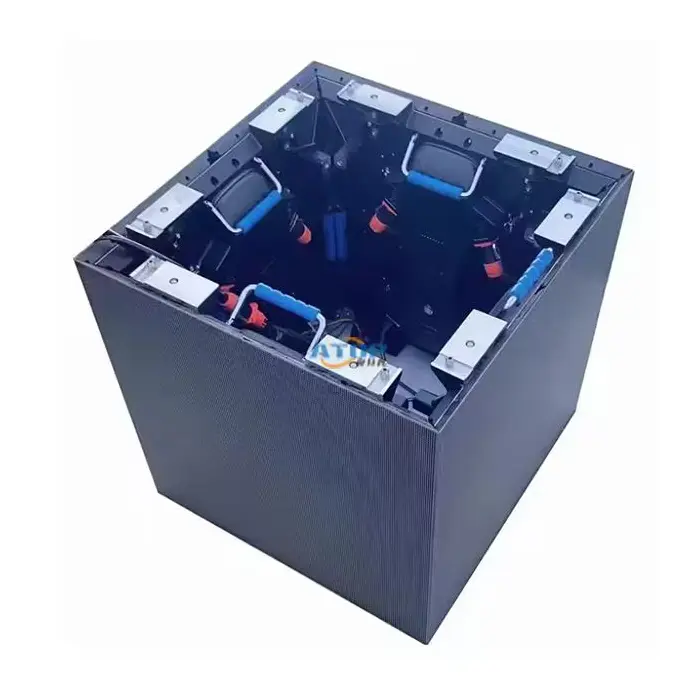

Інтегрована L-подібна структура

Корпус шафи формується шляхом згинання потовщених оцинкованих сталевих пластин у інтегровану L-подібну структуру з щільними з’єднаннями та невеликою кількістю зазорів. Він може похвалитися високою загальною жорсткістю, стійкістю до вітру та стійкістю до деформації. Дуговий перехід використовується у внутрішньому куті, щоб уникнути концентрації напруги та підвищити безпеку пішоходів.

Зовнішнє атмосферостійке покриття

На поверхню нанесено захисне покриття, стійке до ультрафіолетового випромінювання для зовнішнього використання, стійке до відшарування фарби, іржі та розтріскування під час тривалого зовнішнього впливу сонячного світла, дощу та коливань температури.

Відведення води з похилим верхом і повне ущільнення

Усі з’єднання корпусу покриті високоеластичними стійкими до атмосферних впливів ущільнювальними стрічками в поєднанні з похилою верхньою частиною водовідведення. Дощова вода стікає вздовж верху, не накопичуючись і не просочуючись у кутові щілини.

Розсіювання тепла жалюзі в шаховому порядку

Вентиляційні отвори перегороджені відповідно до характеристик кутового простору жалюзі у шаховому порядку. Вони створюють конвекцію повітря для розсіювання тепла, одночасно запобігаючи зворотному потоку дощу та піску всередину шафи.

Гнучка внутрішня порожнина та інтегрована проводка

Регульовані комбіновані кронштейни вміщують обладнання різної специфікації. Дно повністю підняте зі спеціальними інтегрованими роз’ємами для проводів у кутах, щоб реалізувати зоновану, акуратну проводку, а також накопичення води та запобігання намокання кабелю.

Протиугінні замки та нержавіючі петлі

Дверцята шафи встановлені на зовнішній видимій стороні, оснащені зовнішніми протиугінними замками та потовщеними стійкими до іржі петлями для стабільного відкривання та закривання, ефективно протистоячи несанкціонованому доторканню та сторонньому захопленню.

Кутова конструкція, що економить простір

Його загальний контур відповідає кутам стіни та колони, зливаючись із навколишнім середовищем після встановлення, не займаючи основного простору проходу.

Переваги продукту

✅Ексклюзивна кутова форма для спеціальних точок встановлення

✅Інтегрована конструкція із стійкістю до сильного вітру

✅Спеціалізована кутова водонепроникна конструкція

✅Зональне розсіювання тепла для стабільної роботи

✅Гнучке та універсальне внутрішнє планування

✅Запобігання накопиченню води та стандартизована проводка

✅Зручне обслуговування та повний захист безпеки

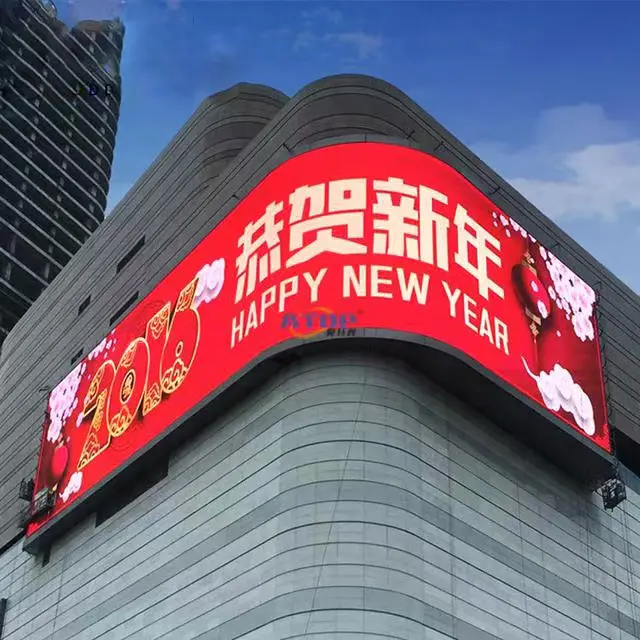

Сценарії застосування

Інформаційні екрани в кутках вуличних стін, обладнання для відображення в кутках паркової огорожі, рекламні термінали в кутках комерційних стовпів, зовнішні складні кутові вітрини в будівлях, слабкострумове обладнання в кутках громадських коридорів, навігаційні термінали в кутках мальовничих стежок, кутові шафи керування паркуванням, кутове комунальне обладнання для муніципальних доріг тощо.

Процедури встановлення

1. Вимірювання на місці: виміряйте фактичний кут кута (наприклад, 89° або 91°) як основу для налаштування.

2. Налаштування шафи: завод зварює або згинає шафу під необхідним кутом, попередньо встановлюючи водонепроникні з’єднання та монтажні аксесуари.

3. Фіксація: просвердліть отвори або вставте болти відповідно до матеріалу стіни, потім надійно закріпіть задні фланці шафи або підвісні вушка

4. Встановлення екрана: окремо вставте два екрани у відповідні слоти для плат на поверхні та закріпіть блоки стиснення.

5. Електропроводка та ущільнення: протягніть кабелі живлення та сигналу через внутрішній кут, затягніть водонепроникні з’єднання після з’єднання та перевірте повне закриття ущільнювальних смуг.

6. Введення в експлуатацію та завершення: увімкніть живлення, щоб перевірити ефекти двостороннього відображення та закрити отвір для обслуговування.

Застереження щодо використання

1. Installation Location Selection

.Забезпечте рівну та тверду землю, щоб запобігти нахилу шафи через м’який ґрунт.

.Зарезервуйте достатній простір для проходу з обох сторін рогу для пішоходів і подальшого обслуговування.

.Уникайте низин, схильних до накопичення води, або місць збору дощової води.

2. Підтвердження орієнтації кута

.Перед установкою підтвердьте тип кута (лівий/правий кут) і узгодьте його з пішохідним потоком на місці.

.Двосторонній кут огляду повинен охоплювати основний пішохідний потік двох проходів.

3. Фіксація та стійкість до вітру

.Тверда земля: увімкніть коліщатко, щоб шафа була стійкою проти ковзання.

.М’який ґрунт: ґрунтові кілки є обов’язковими, щоб запобігти зсуву через сильний вітер або зовнішню силу.

.Висотні будинки / вітряні райони: для посилення рекомендується додаткове натягування мотузок.

4. Монтаж обладнання

.Закріпіть два екрани незалежно, щоб уникнути взаємного стресу.

.Використовуйте екрани однакової товщини, щоб утримувати центр ваги шафи в центрі.

.Прокладайте кабелі окремо з лівого та правого боку під час проводки, щоб уникнути сплутування.

5. Розсіювання тепла та вентиляція

.Не блокуйте вентиляційні отвори з обох боків шафи.

.Залиште більше 10 см простору для розсіювання тепла у внутрішньому куті.

.Заборонено накопичувати сміття біля вентиляційних жалюзі.

6. Електробезпека

.Використовуйте зовнішні водонепроникні кабелі живлення.

.Нанесіть водонепроникну ізоляцію на роз’єми проводів.

.Рекомендується захисний вимикач диференціального струму.

Керівництво з планового технічного обслуговування

Поширені несправності та рішення

FAQ

Q1: Які стандартні кути підтримуються?

A: Основна версія — це 90° прямокутний тип для стандартних стін і кутів колон. Спеціальні кути доступні для спеціальних специфікацій кутів на місці.

Q2: Як далеко шафа виступає зі стіни? Чи завадить це проходженню?

A: Шафа розроблена таким чином, щоб щільно прилягати до кутів з розумним розміром виступів, які не займатимуть основний простір проходу та дозволятимуть безперешкодний рух пішоходів.

Q3: Чи можна регулювати кут після встановлення?

Відповідь: Кут шафи фіксується зварюванням і не може бути відрегульований на місці. Для зміни кута потрібна змінна шафа або навісна регульована версія.

Q4: Як замінити зламаний екран?

A: Відкрийте передню кришку (додаткові передні дверцята для обслуговування) або зніміть задню панель для обслуговування, послабте компресійні блоки, щоб вийняти екран, не розбираючи весь корпус.
