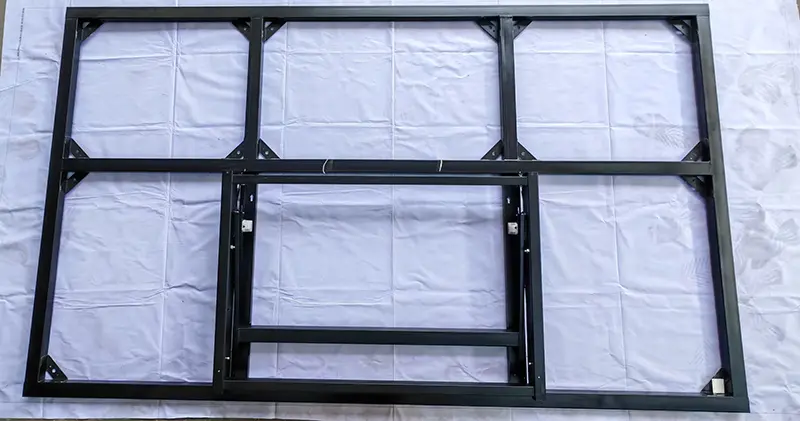

LCD 100-дюймовий вертикальний гідравлічний кронштейн

100-дюймовий вертикальний гідравлічний кронштейн РК-дисплея — це надзвичайно міцна опорна система, розроблена для гігантських 100-дюймових РК-екранів (також сумісна з моделями 102/105 дюймів). На відміну від кронштейнів для 98-дюймових і менших екранів, чистий 100-дюймовий екран зазвичай важить понад 130 кг і має майже 2,2 метра у висоту, що не може бути надійно підтримано лише за допомогою настінного кріплення. Цей продукт має гібридну конструкцію, що поєднує допоміжну несучу стіну та підтримку підлоги. Велика частина вертикального навантаження передається на землю, тоді як стіна служить лише для запобігання перекиданню та фіксації положення.

Матеріали та майстерність

1. Основна рама:

Потовщені та розширені холоднокатані сталеві листи з армуючими ребрами для підвищення навантажувальної здатності та стійкості до кручення без деформації.

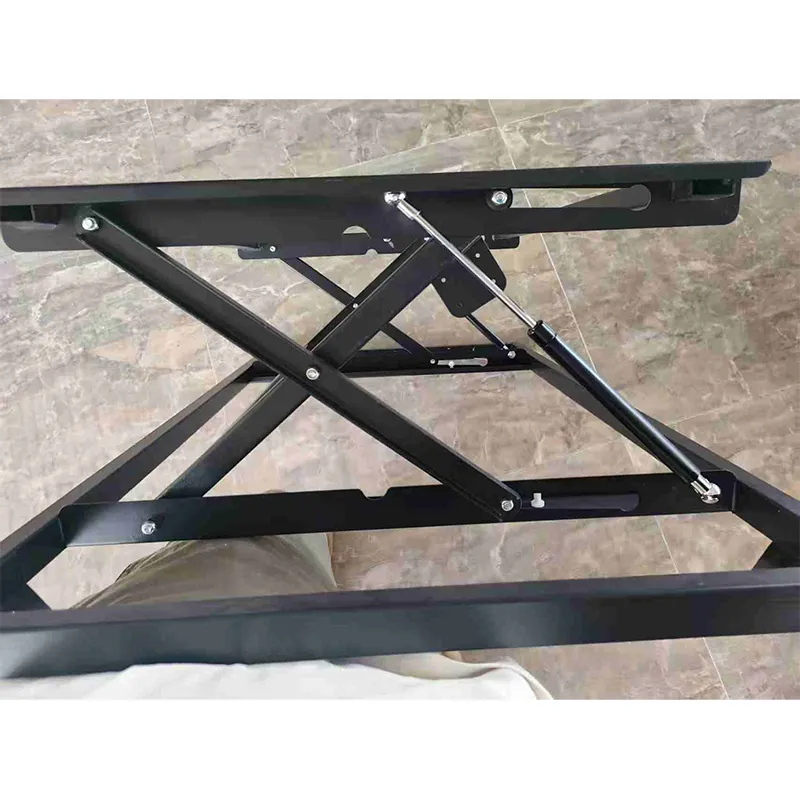

2. Гідравлічна система:

Компоненти з подвійною гідравлічною амортизацією промислового класу забезпечують рівномірну підтримку, плавний підйом і тиху буферизацію.

3. Збірка підвісної пластини:

Спеціально розширена вертикальна підвісна панель VESA для 100-дюймових екранів, сумісна зі стандартними монтажними отворами для дисплеїв великого розміру.

4. Захист безпеки:

Кілька фіксаторів проти падіння та протиковзкі амортизаційні гумові накладки для запобігання випадковому падінню.

5. Фітинги для кріплення:

Потовщені та подовжені розпірні болти національного стандарту для рівномірного розподілу напруги на стіні для міцнішого монтажу.

Переваги продукту

1. Налаштовано для гігантських екранів:

Оптимізований виключно для 100-дюймового вертикального монтажу, більш стабільний і добре підігнаний, ніж універсальні кронштейни.

2. Працезберігаюча гідравлічна система:

Легке налаштування для захисту екрана та його портів.

3. Низька вартість обслуговування:

Конструкція швидкого розбирання, яка працює без професійних техніків.

4. Економія місця:

Вертикальна конструкція, що облягає стіну, з мінімальною горизонтальною площею, ідеально підходить для вестибюлів, коридорів і виставкових залів.

5. Широка застосовність:

Працює для конференцій, виставок, торгових центрів, лікарень, державних установ, медіаіндустрії тощо.

Порівняння вартості експлуатації та технічного обслуговування з традиційними кронштейнами

Вимоги до стін і специфікації встановлення

Важливе попередження про безпеку

100-дюймовий екран важить більше 90 кг. Невідповідний тип стін може спричинити падіння екрана, що призведе до матеріальних збитків і травм.

Дозволені типи стін (всі вимоги повинні виконуватися одночасно)

Заборонені типи стін (встановлення суворо заборонено)

Необхідні інструменти та кількість інсталяторів

Етапи встановлення

1. Перевірка стіни: переконайтеся, що стіна є міцним бетоном або цеглою відповідної товщини.

2. Позиціонування та маркування: за допомогою лазерного рівня накресліть вертикальну центральну лінію та позначте 8 точок свердління.

3. Свердління та очищення отворів: просвердліть отвори глибиною ≥100 мм за допомогою електричного молотка, очистіть сміття та вставте розширювальні трубки M10.

4. Кріплення основи: встановіть настінну основу, крок за кроком затягніть 8 розширювальних болтів і перевірте вертикальність.

5. Встановлення підвісної пластини VESA: прикріпіть розширену пластину VESA до задньої частини 100-дюймового екрана (сумісний із шаблонами отворів 600×400, 800×600, 900×600).

6. Підготовка до навішування екрана: перевірте гідравлічні стрижні та запобіжні засувки; відрегулюйте підйомну платформу відповідно до висоти встановлення.

7. Встановіть екран: двоє працівників піднімають екран, а один оператор спрямовує гачки, щоб вирівняти їх із пазами основи, і повільно опускати.

8. Блокуйте запобіжні засувки: послідовно закріпіть головні пряжки, бічні запобіжні замки та закручені вручну гвинти проти нахилу.

9. Організація та регулювання кабелів: прокладіть кабелі у відсік для магнітного кабелю та відрегулюйте кут нахилу до оптимального положення для перегляду.

10. Остаточна перевірка: струсіть екран, щоб переконатися, що він не ослаблений, і перевірте всі засувки.

Застосовні сценарії

Корпоративний офіс

Великі екрани для конференц-залів, вітальні дисплеї на стійці реєстрації, стіни корпоративної культури

Комерційний дисплей

Рекламні екрани торгових центрів, демонстраційні екрани виставок брендів, цифрові рекламні екрани магазинів

Державні та громадські послуги

Екрани випуску інформації в урядових залах, екрани путівників у лікарнях, екрани вказівок щодо місць проведення виставок

Медіа та прямі трансляції

Вертикальні гігантські екрани для короткого потокового відео в прямому ефірі, відображення власного медіаконтенту, екрани інформації про студію

Освіта та навчання

Екрани кампусних бюлетенів, демонстраційні екрани навчальних кімнат, інтерактивні дисплеї для навчальних закладів

FAQ

Q1: Яка максимальна вантажопідйомність цього 100-дюймового вертикального кронштейна?

A: Побудований із потовщеними розширеними сталевими пластинами та подвійною гідравлічною опорою, його максимальне навантаження досягає 130 кг, повністю покриваючи вагу всіх типів 100-дюймових великих екранів.

Питання 2: чи буде вертикально встановлений 100-дюймовий екран нахилитися вперед через зміщення центру ваги вперед?

A: Він використовує спеціальну гравітаційну конструкцію із зміщенням назад із зміщеними назад підвісними пластинами для переміщення навантаження всередину, усуваючи нахил вперед і викривлення країв.

Q3: Яка відстань між екраном і стіною після вертикальної установки?

Відповідь: проміжок між стінами становить лише 60–85 мм, надзвичайно тонкий і компактний із акуратним мінімалістичним виглядом.

Q4: Чи схильний кронштейн до деформації під час транспортування?

A: Він має інтегровані штамповані структурні частини, повністю посилену упаковку та кутовий жорсткий захист із сильним опором на стиснення та падіння, щоб уникнути деформації під час транспортування.

Q5: Як приховати кабелі та додати нові дроти пізніше?

A: Кронштейн постачається з вбудованим магнітним відділенням для кабелю (60 см Ш × 120 см В × 4 см Г), у якому можна розмістити 4 кабелі HDMI, 2 шнури живлення та 2 мережеві кабелі. Кришка кріпиться магнітом і відкривається без інструментів. Щоб додати або замінити кабелі: потягніть кришку, вставте всередину нові кабелі та закрийте кришку — знімати екран не потрібно.

Q6: Чи можна встановити горизонтально? Чи підтримує він регулювання горизонтального рівня?

A: Ця модель підтримує лише вертикальне встановлення, її структура оптимізована для вертикального розподілу сили тяжіння екрана. Якщо потрібне перемикання між горизонтальною та вертикальною орієнтацією, придбайте наш поворотний кронштейн. Для горизонтального вирівнювання: відкалібруйте за допомогою лазерного рівня під час встановлення основи; Точне горизонтальне регулювання (±2°) доступне після монтажу екрана.

Q7: чи кронштейн ударостійкий і підходить для сейсмічних регіонів?

Відповідь: Він пройшов випробування на вібрацію, імітуючи частоту землетрусів магнітудою 8, без падіння екрану чи ослаблення засувок. Перегородки, що запобігають підйому, і гумові накладки, що запобігають ковзанню, у конструкції шестикратного замка спеціально оптимізовані для вібраційних середовищ. Він застосовний до сейсмічних зон, включаючи Японію, Тайвань, Чилі, Туреччину та Каліфорнію, США.
