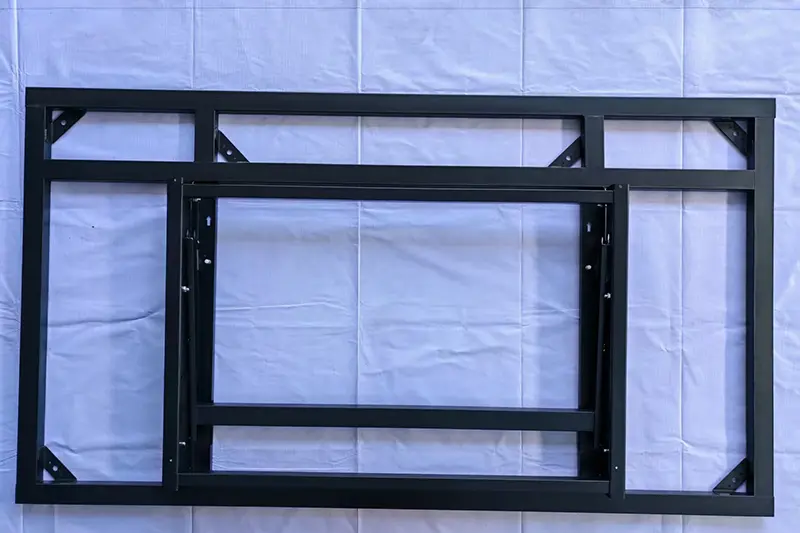

LCD 86-дюймовий вертикальний гідравлічний кронштейн

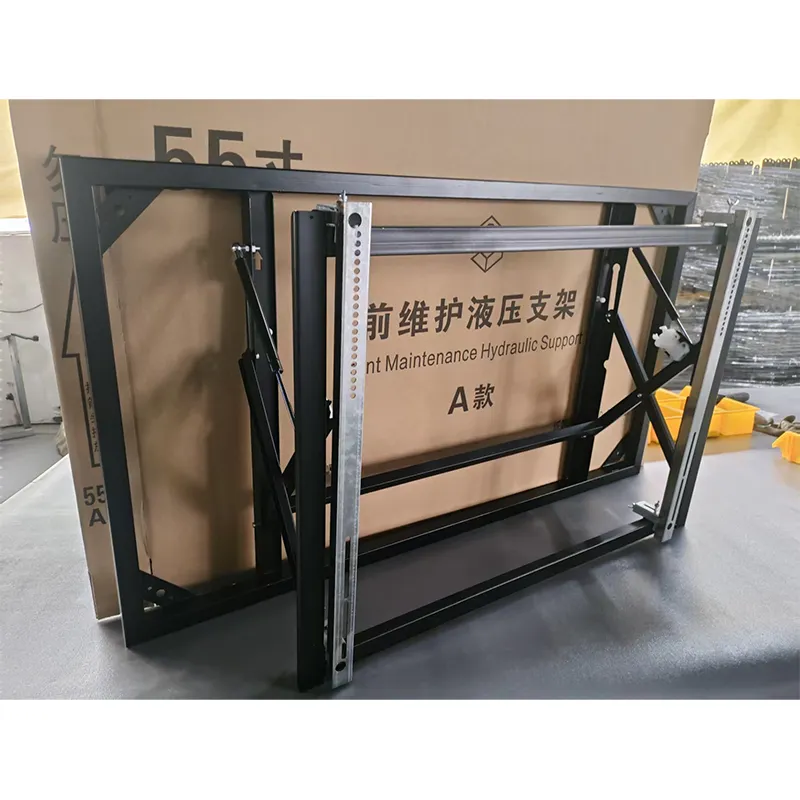

86-дюймовий вертикальний гідравлічний кронштейн для 86-дюймового РК-дисплея, виготовлений спеціально для настінного вертикального встановлення 86-дюймових РК-екранів, використовує потовщені сталеві пластини 2,5 мм і подвійну гідравлічну стрижневу систему, інтегровану з несучою конструкцією з чотирьох гаків і опорної пластини, п’ятьма замками проти падіння та прихованим відділенням для кабелів. Він підтримує гідравлічне регулювання кроку та швидке розбирання з максимальною вантажопідйомністю 120 кг, що ідеально підходить для сценаріїв встановлення вертикального екрана у великих конференц-залах, командних центрах, цифрових виставкових залах тощо.

Основна структура та матеріали

1. Основна рама:

Потовщені високоміцні холоднокатані сталеві листи плюс посилені стійки з алюмінієвого сплаву, цілісно сформовані для захисту від деформації та підвищеної несучої здатності

2. Гідравлічні компоненти:

Довгохідні промислові гідравлічні циліндри зі стабільною буферизацією та рівномірно розподіленим тиском у підшипниках для легкого підйому великих сит

3. Збірка підвісної пластини:

Розширена вертикальна підвісна панель VESA ексклюзивна для 86-дюймових екранів, сумісна з основними шаблонами отворів, включаючи 400×600 і 600×800

4. Структура безпеки:

Потрійні замки проти падіння та протиковзкі амортизаційні гумові накладки для запобігання випадковому ослабленню та захисту панелі дисплея

5. Фітинги для кріплення:

Потовщені розпірні болти національного стандарту для рівномірного навантаження на стіну та міцнішого монтажу

Переваги продукту

1. Спеціальна структура для великих екранів

Оптимізована механічна конструкція виключно для 86-дюймового вертикального монтажу, більш стабільна, добре підігнана та безпечніша, ніж універсальні кронштейни. У ключових точках напруги додані ребра підсилення, щоб уникнути деформації після тривалого використання.

2. Подвійні гідравлічні стрижні - економія праці та надлишкова безпека

86-дюймовий екран має велику вагу; одинарні гідравлічні штоки потребують додаткового зусилля під час регулювання та схильні до витоку масла. Подвійні паралельні стрижні забезпечують рівномірний розподіл амортизації для легкого регулювання. Якщо один стрижень працює несправно, інший все ще може забезпечити підтримку для більшої безпеки.

3. П'ятишаровий захист від падіння

Комбінована основна пряжка, допоміжний замок, перегородка проти підйому, закручені вручну гвинти проти підйому та протиковзкі гумові накладки, придатні для комерційних середовищ із інтенсивним рухом людей.

4. Низькі витрати на експлуатацію та обслуговування

Зняття екрана без інструментів: розблокуйте захисні засувки, закрутіть ручні гвинти та підніміть екран угору.

Зарезервовані проміжки для обслуговування на бічних панелях: задні кабелі можна обслуговувати, не знімаючи екран.

Відсік для зберігання магнітних кабелів: кабелі можна додавати або замінювати без інструментів.

5. Високе використання простору

Настінна вертикальна конструкція займає мінімум горизонтального простору, ідеально підходить для вузьких приміщень, таких як коридори, вестибюлі та входи в ліфти.

6. Широкий діапазон застосування

Застосовується до конференцій, виставок, торгових центрів, лікарень, державних установ, студій прямого ефіру та інших сценаріїв.

Етапи встановлення (ексклюзивно для 86-дюймового вертикального монтажу)

1. Перевірте вантажопідйомність стіни, відкалібруйте вертикальну центральну лінію за допомогою рівня та позначте місця свердління

2. Просвердліть отвори, встановіть потовщені розпірні болти та зафіксуйте основну основу для забезпечення вертикальності та міцності

3. Встановіть розширену підвісну пластину VESA на стандартні отвори на задній частині 86-дюймового екрана.

4. Вирівняйте екран із затискними пазами кронштейна та повільно повісьте його; гідравлічна система забезпечує автоматичний підшипник і буферизацію

5. Закріпіть потрійні запобіжні замки проти падіння та перевірте їх ослаблення

6. Розмістіть кабелі у вертикальних кабельних каналах і відрегулюйте висоту та кут нахилу

7. Проведіть повну перевірку стабільності перед введенням в експлуатацію

Застосовні сценарії

FAQ

Q1: 86-дюймові екрани важкі. Чи може кронштейн підтримувати їх стабільно без деформації?

A: Так. Були проведені суворі випробування на несучу здатність. В основному корпусі використовуються потовщені сталеві пластини товщиною 2,5 мм із підсилювальними ребрами в ключових точках напруги, які не деформуються під статичним граничним навантаженням у 150 кг. Більшість масових 86-дюймових комерційних екранів (Sony, Samsung, LG тощо) важать 55–70 кг, що значно нижче допустимого розрахункового навантаження. Рекомендується перевіряти герметичність гвинтів кожні півроку.

Q2: Які переваги подвійних гідравлічних стрижнів перед одинарними?

A: Дві основні переваги: ​​①Рівномірне демпфування: важкі 86-дюймові екрани вимагають високої демпфіруючої сили від окремих стрижнів, що робить налаштування трудомістким і збільшує ризики витоку масла. Паралельні подвійні стрижні рівномірно розподіляють навантаження для більш плавної роботи.②Резервна безпека: якщо один гідравлічний стрижень виходить з ладу, інший все ще може забезпечувати базову підтримку, функція безпеки недоступна для конструкцій з одним стрижнем.

Q3: Чи потрібно використовувати інструменти, щоб зняти екран?

Відповідь: Для механізму розбирання екрана не потрібні інструменти – просто переверніть запобіжні засувки та закрутіть ручні гвинти проти підйому, щоб підняти екран. Однак 86-дюймові екрани важать 55–70 кг, тому настійно рекомендується використовувати двох операторів. Для технічного обслуговування кабелю (наприклад, підключення/від’єднання кабелів HDMI) знімати екран не потрібно завдяки зарезервованим боковим зазорам для обслуговування.

Q4: Як додати нові кабелі після приховування проводки?

A: Надзвичайно зручно. Кришка кабельного відсіку фіксується магнітом і відкривається без інструментів. Додайте або замініть кабелі, потягнувши кришку, проклавши дроти всередину та закривши її – не потрібно розбирати екран.

Q5: Які типи стін підходять для встановлення 86-дюймового екрана?

A: Прийнятні лише суцільні бетонні стіни або суцільні цегляні стіни. Гіпсокартон, кільові стіни з легкої сталі та стіни з порожнистих блоків не можуть безпечно витримати вагу 86-дюймового екрана. Потовщені розпірні болти, що входять в комплект поставки, спеціально розроблені для бетонних і цегляних стін. Якщо тип стіни невизначений, рекомендується провести професійну перевірку на місці.

Q6: Наскільки важкий фактичний 86-дюймовий екран і скільки потрібно інсталяторів?

A: Більшість основних 86-дюймових комерційних екранів важать 55–70 кг нетто. Настінну основу може монтувати одна людина, тоді як для підвішування екрану потрібні двоє працівників (один тримає екран, інший вирівнює гачки). Рекомендується використовувати підйомне обладнання або механізми, щоб уникнути травм.
